Kao globalni dobavljač rasklopnih uređaja srednjeg i niskog napona, uočili smo ogromnu promjenu infrastrukturnih zahtjeva. Danas, prekomorski EPC izvođači i elektroinženjeri više ne traže samo robusna čelična kućišta; zahtevajuSmart Switchgear Solutions.
Integracija uređaja za nadzor elektroenergetskog sistema u rasklopnu opremu je ono što transformiše pasivnu električnu barijeru u inteligentno, samoiscjeljujuće distribucijsko čvorište. Ali kako tačno ove dvije kritične komponente komuniciraju i koji parametri diktiraju njihovu pouzdanost? Zaronimo u tehničku sinergiju koja stoji iza modernih pametnih razvodnih uređaja.
1. Osnovna arhitektura: povezivanje hardvera velike snage sa niskonaponskom inteligencijom
Elektroenergetski sistem rasklopnog uređaja - bilo da se radi o našem KYN28A-12 oklopnom uklonjivom AC metalnom zatvorenom rasklopnom uređaju za 10kV mreže ili kompaktnim vanjskim prstenastim glavnim jedinicama (RMU) - funkcionira kao mišić električne distribucije. U njemu se nalaze prekidači, rastavljači i sabirnice dizajnirane da prekinu velike struje kvara.
Uređaji za nadzor elektroenergetskog sistema djeluju kao nervni sistem. Ovi uređaji nemaju direktnu interakciju sa visokim naponima; umjesto toga, oslanjaju se na sofisticirani niz senzora i pretvarača ugrađenih u razvodne ormare:
Strujni transformatori (CT) i potencijalni transformatori (PT):Oni smanjuju visoke struje i napone na sigurne, mjerljive signale (kao što su 0-5A ili 0-110V) za mikroprocesore za nadzor.
Beskontaktni bežični temperaturni senzori:Instalira se direktno na spojeve sabirnica i kablovske završetke - područja koja su vrlo sklona termičkom bijegu pod velikim opterećenjima.
Senzori djelomičnog pražnjenja (PD):Koristite tehnologiju ultra-visoke frekvencije (UHF) ili prolaznog napona uzemljenja (TEV) za otkrivanje degradacije izolacije unutar vakuumskih prekidača prije nego što dođe do katastrofalnog kvara.
2. Korak po korak: Kako razvodni uređaji i uređaji za nadzor međusobno djeluju u realnom vremenu
Besprekorna saradnja između ormara razvodnog uređaja i jedinica za nadzor prati kontinuirani proces zatvorene petlje podijeljen u tri različite faze.
Faza 1: Prikupljanje podataka velike brzine
Uređaji za nadzor, kao što su digitalni multifunkcionalni mjerači i releji za zaštitu mikroračunara, kontinuirano uzorkuju električne parametre brzinom većom od 64 uzorka po ciklusu. Oni mjere aktivnu snagu (kW), reaktivnu snagu (kVAR), harmonike (THD) i faktor snage (PF) iz CT-ova i PT-ova ugrađenih unutar razvodnog uređaja.
Faza 2: Edge Computing & Translation Protocol
Prikupljeni podaci se obrađuju lokalno u niskonaponskom odjeljku rasklopnog uređaja. Moderni sistemi za nadzor koriste napredne algoritme za upoređivanje metrika uživo sa unapred definisanim bezbednosnim pragovima. Kako bi osigurali besprijekornu integraciju sa SCADA ili cloud platformama postrojenja, ovi uređaji pretvaraju neobrađene signale u standardne industrijske protokole, prvenstveno Modbus-RTU, Modbus-TCP ili IEC 61850 (globalni standard za automatizaciju podstanica).
Faza 3: Automatsko ublažavanje i prediktivna upozorenja
Kada parametar prijeđe sigurne granice, sistem pokreće dvostruke radnje. U slučaju ozbiljnih kvarova kao što su kratki spojevi ili kvarovi na zemlji, zaštitni relej šalje DC signal okidanja na prekidač prekidača, izolujući grešku u roku od 30 do 50 milisekundi. Za manje anomalije – kao što je porast temperature od 15°C na spoju sabirnica – uređaj za nadzor označava prediktivno upozorenje putem SCADA sistema, omogućavajući menadžerima postrojenja da zakažu održavanje prije nego što dođe do neplaniranog prekida rada.
3. Ključne prednosti u teškim B2B aplikacijama
Implementacija inteligentnog nadzora unutar sklopova sklopnih uređaja nudi jasne operativne prednosti za industrije s visokim ulozima:
Ublažavanje rizika od bljeska luka:Brzo otkrivanje kvarova putem uređaja za praćenje luka osjetljivih na svjetlost osigurava da se interni kvarovi odmah otklone, drastično poboljšavajući sigurnost operatera u rudarskim i hemijskim postrojenjima.
Minimizirano srednje vrijeme za popravak (MTTR):Umjesto ručnog testiranja svakog ormarića nakon nestanka struje, operateri mogu pogledati evidenciju praćenja kako bi odredili tačnu lokaliziranu grešku, kao što je kvar Faza A-zemlja na Feeder-u 3.
Optimizirana energetska efikasnost:U velikim komercijalnim kompleksima ili podatkovnim centrima, praćenje faktora snage u realnom vremenu omogućava automatiziranim bankama kondenzatora da se dinamički prilagođavaju, izbjegavajući kazne za komunalne usluge za loš faktor snage.
4. Inženjerska prilagodba od strane Honghenga (GH Switchcabinet)
U Honghengu, mi ne proizvodimo samo standardna kućišta; dizajniramo inteligentna rješenja spremna za grid. Naši vodeći modeli dizajnirani su s optimiziranim sekundarnim pretincima posebno dizajniranim za smještaj naprednih nizova za praćenje:

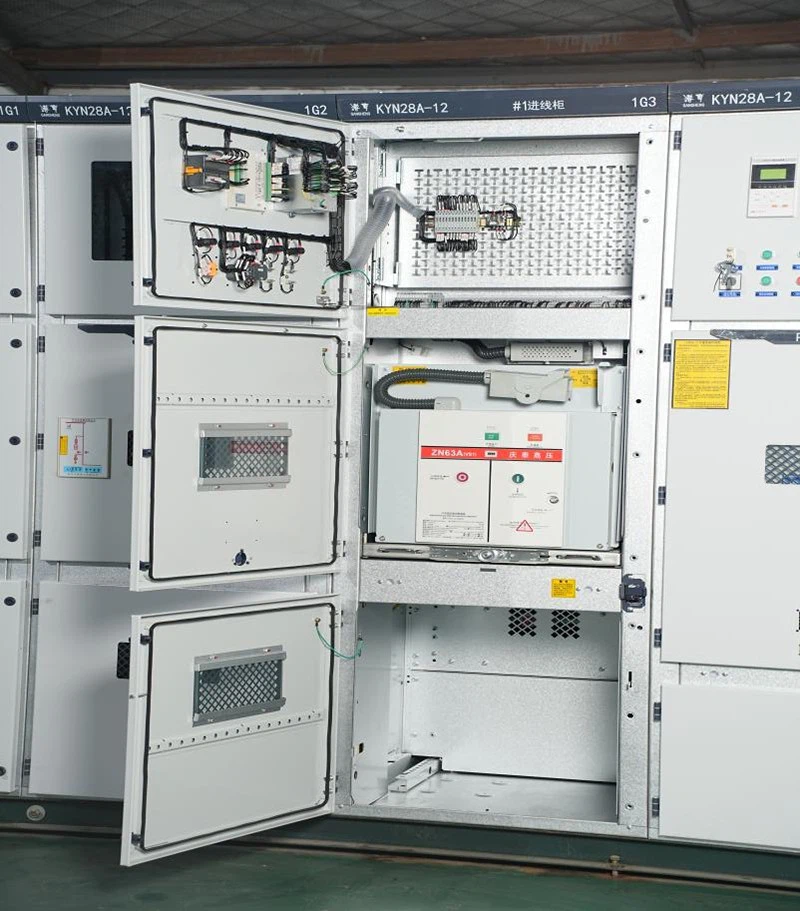

KYN28A-12 Rasklopni uređaj:Najprikladniji za elektrane i industrijske trafostanice. Integriše releje za zaštitu mikroračunara, praćenje djelomičnog pražnjenja na mreži (PD) i mjerače snage u više krugova.
10kV inteligentna rasklopna stanica(Vanjski RMU):Idealno za urbane mreže i integraciju obnovljivih izvora energije. Poseduje udaljene terminalne jedinice (RTU), praćenje gustine gasa SF6 i bežično detekciju temperature.
Niskonaponske razvodne ploče:Skrojen za data centre i komercijalnu infrastrukturu, sa inteligentnim vazdušnim prekidačima (ACB) i modulima za automatsku korekciju faktora snage (APFC).
Zaključak: Nadogradite svoju pouzdanost mreže uz Hongheng
Razumijevanje kako elektroenergetski sistem rasklopnog uređaja radi sa uređajima za nadzor elektroenergetskog sistema ključ je za izgradnju otporne električne infrastrukture. Spajanjem robusnog mašinstva sa preciznom elektronikom, moderni sklopni uređaji štite vaša kapitalna ulaganja i optimizuju radni vek.
Želite li nabaviti prilagođenu, visokopouzdanu rasklopnu opremu usklađenu s međunarodnim standardima za vaš sljedeći EPC projekat?Kontaktirajte inženjerski timu Honghengu danas da dobijete prilagođene crteže, podršku za odabir komponenti i konkurentne ponude direktno iz fabrike.
